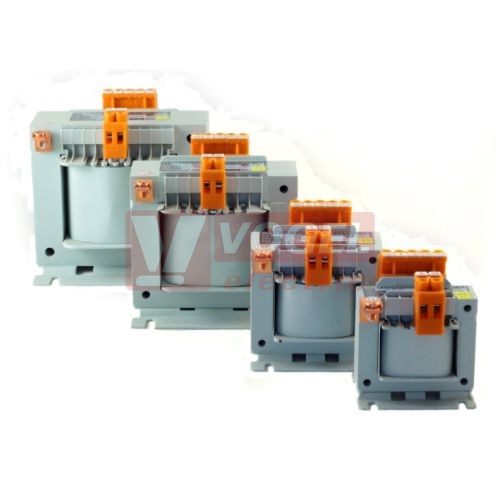

JT 160 230/230V 50/60Hz, 1f. oddělovací ochranný transformátor, 160VA, IP00, švh: 96x81x96mm

Detailní popis JT 160 230/230V 50/60Hz, 1f. oddělovací ochranný transformátor, 160VA, IP00, švh: 96x81x96mm

Plášťový transformátor s odděleným vinutím
Frekvence: 50/60 Hz
Primární odbočky při+/- 5%
Upevnění patním úhelníkem
Řadová svorkovnice s krytím IP20
Teplotní třída: T40/E
Třída ochrany I
Způsob krytí: IP00

TECHNICKÝ POPIS

Napájecí transformátory slouží k napájení řídících elektrických obvodů.
Doporučuje se zejména u elektrických obvodů s více než pěti elektromagnetickými ovládacími cívkami používat napájecí transformátory. Z napájení napájecími transformátory vyplývá řada výhod, jako např. snadné přizpůsobení různým síťovým napětím. Zkratové proudy v napájecí síti zůstávají v řádové velkosti snesitelné pro použité provozní prostředky. Při napěťové zkoušce nebyly provozní prostředky ležící v řídícím elektrickém obvodu namáhány zkušebním napětím. Napětí lišící se od napájecího napětí (např. 24 V) lze vyrábět přes odbočky napájecího transformátoru. Špičky napětí, ke kterým v distribuční síti dochází nepůsobí na provozní prostředky v napájecím elektrickém obvodu. Napájecí elektrické obvody mohou být nezávisle na druhu sítě provozovány zeměné nebo nezeměné, atd.
Napájecí transformátory se vyrábí s odděleným primárním a sekundárním vinutím.
Pro přizpůsobení napětí jsou naše napájecí transformátory primárně vybaveny odbočkami při + 5% a + 5%. Zapojení napájecích transformátorů v příslušném zařízení musí být provedeno za hlavním vypínačem, přednostně mezi dvěma vnějšími vodiči a musí obsahovat vhodný způsob jištění. Na výstupu napájecích transformátorů přichází v úvahu napětí do max. 250 V, přednostně 230 V. Pro stanovení velikosti je rozhodující kromě jmenovitého výkonu krátkodobý výkon. Udané hodnoty krátkodobého výkonu jsou hodnoty výstupního výkonu při cos. Phi 0,5, při nichž může výstupní napětí poklesnout o 5% oproti jmenovité hodnotě.

Transformátor JT je navržen v teplotní třídě T40/B oteplení transformátoru při plném zatížení je 66 °C, takže při pokojové teplotě 20°C je jeho teplota okolo 85°C.
Pokud bude ale transformátor zavřený v nevětrané skříni může být jeho teplota i vyšší.
Napětí naprázdno při nezatíženém stavu a pokud není transformátor zahřát na provozní teplotu může být kolem 255V.
Maximální teplota transformátoru uvnitř vinutí je 120°C.

Parametry JT 160 230/230V 50/60Hz, 1f. oddělovací ochranný transformátor, 160VA, IP00, švh: 96x81x96mm

jmenovitý výkon	150 VA
vstupní napětí	230 V
výstupní napětí	230 V
