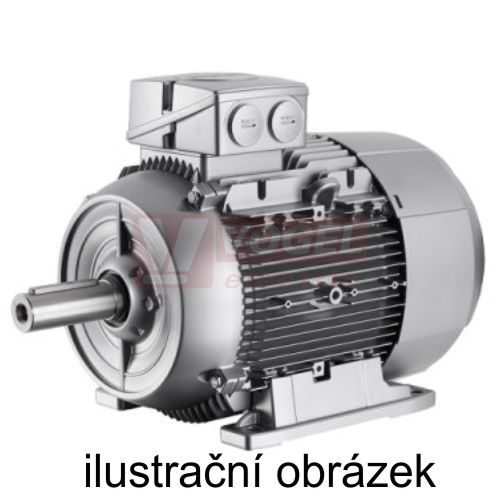

1LA7070-2AA10 elektromotor 0,37kW, 230VD/400VY 50Hz, 2-pólový, 2740ot/min, velikost 71 S, IMB3 patkový, úč. IE1, materiál AL

Detailní popis 1LA7070-2AA10 elektromotor 0,37kW, 230VD/400VY 50Hz, 2-pólový, 2740ot/min, velikost 71 S, IMB3 patkový, úč. IE1, materiál AL

Trojfázový asynchronní motor nakrátko

Trojfázové asynchronní motory jsou určeny k pohonu průmyslových zařízení, např. ventilátorů, čerpadel, obráběcích strojů, lisů apod., lze je používat pro prostředí mírného klimatu, ve zvláštních provedeních i v jiných klimatických podmínkách.

ZÁKLADNÍ PROVEDENÍ :
Za základní provedení se považuje trojfázový asynchronní motor nakrátko:
• motor je v hliníkové kostře se svorkovnicí nahoře, s jedním válcovým koncem hřídele v patkovém nebo přírubovém
provedení
- u osových výšek 56-90 mm je svorkovnicová skříň opatřena závity M25×1,5; otvor je uzavřen zátkou
- u osových výšek 100-160 mm je svorkovnicová skříň uzavřena předlitými blánami, osazení kabelovou vývodkou
provádí odběratel sám.
- u osových výšek 56-71 mm jsou hliníkové štíty s CD kroužky na straně pohonu
- u osových výšek 80-160 mm jsou litinové štíty s CD kroužky na straně pohonu
• krytí IP55 - motor zavřený
• vlastní povrchové chlazení IC411 dle ČSN EN 60034-6
• pro trvalé zatížení S1
• pro jmenovitá napětí :
- do 3 kW - 230VD /400VY, 50 Hz / / 460VY, 60 Hz
- nad 3 kW - 400VD /690VY, 50 Hz / / 460VD, 60Hz
pro možnost spouštění přepínačem Y-D
• pro teplotu okolí od -30°C do +40°C
• s izolačním systémem teplotní třídy izolace F s oteplením ve třídě B
• pro nadmořskou výšku do 1000 m
• s vnějším nátěrem, barevný odstín RAL 7030
• jiné mechanické a elektrické úpravy motoru jsou možné pouze po dohodě s nám

Parametry 1LA7070-2AA10 elektromotor 0,37kW, 230VD/400VY 50Hz, 2-pólový, 2740ot/min, velikost 71 S, IMB3 patkový, úč. IE1, materiál AL

účinnost	IE1 standardní
výkon	0,37 kW
napětí	230VD/400VY
počet pólů	2-pólový
otáčky	2740 ot/min
tvar	IMB3 patkový
osová výška	71 mm
konstrukční délka	S
teplotní ochrana	bez ochrany
