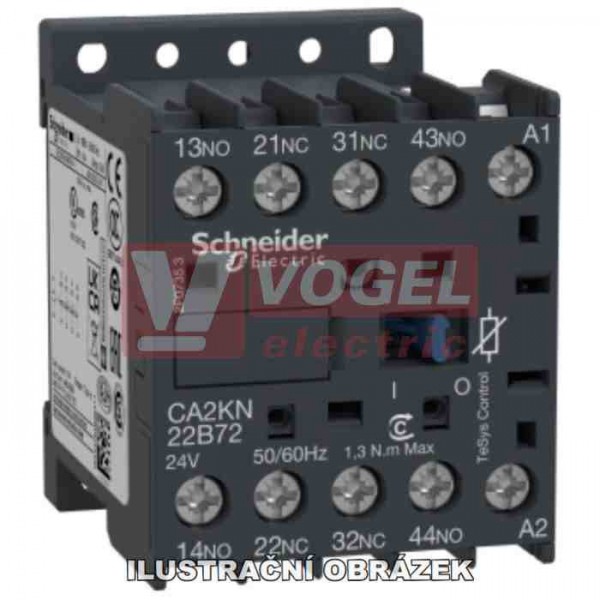

CA2KN22B72 Ministykač pomocný 2"Z"+2"V" 24V 50/60Hz, cívka s integr.ochr.

Detailní popis CA2KN22B72 Ministykač pomocný 2"Z"+2"V" 24V 50/60Hz, cívka s integr.ochr.

Pomocné stykače řady K (TeSys)

VŠEOBECNÉ ÚDAJE:
• Odpovídá normám: IEC 947, VDE 0660, NF C 63-140, BS 5424
• Schváleno: UL, CSA, DEMKO, NEMKO, SEMKO
• Krytí (dle VDE 0106): Ochrana proti dotyku prstem (přístroje se šroubovými svorkami nebo pájecími špičkami pro plošné spoje)
• Teplota okolního prostředí:
- skladovací: - 50 ÷ + 80 °C
- provozní: - 25 ÷ + 50 °C
• Třída hořlavosti:
- dle UL 94: - Třída V-1 (samozhášivý)
• Odolnost proti rázům (sinusová poloha, 11 ms):
- pomocný stykač zapnutý: 10 g
- pomocný stykač vypnutý: 15 g
• Odolnost proti vybracím (sinusová poloha, 11 ms):
- pomocný stykač zapnutý: 2 g
- pomocný stykač vypnutý: 4 g
• Připojení:
- šroubové svorky:
- vodič tuhý: 1 x 1,5 mm2 ÷ 2 x 4 mm2
- vodič laněný bez koncovky: 1 x 0,75 mm2 ÷ 2 x 4 mm2
- vodič laněný s koncovkou: 1 x 0,34 mm2 ÷ (1 x 1,5 mm2 + 1,25 mm2)
- pružné svorky:
- vodič tuhý: 1 x 0,75 mm2 ÷ 1 x 1,5 mm2
- vodič laněný bez koncovky: 1 x 0,75 mm2 ÷ 1 x 1,5
- konektory (fastony)
- konektror: 2 x 2,8 nebo 1 x 6,35 mm

OVLÁDACÍ OBVOD:
• Rozsah napětí:
- napětí přítahu: 0,8 ÷ 1,15 Uc
- napětí odpadu: < 0,20 Uc
• Střední příkon (při Uc a 20 °C):
- záběrový: 30 VA
- přídržný: 4,5 VA
• Ztrátový výkon: P = 1,3 W
• Spínací čas (při Uc a 20 °C)
- mezi přivedením napětí na cívku a:
- vypnutí vypínacích kontaktů: 5 ÷ 15 ms
- vypnutí zapínacích kontaktů: 10 ÷ 20 ms
- mezi odpojením napětí od cívky a:
- vypnutím zapínacích kontaktů: 10 ÷ 20 ms
- zapnutím vypínacích kontaktů: 15 ÷ 25 ms
• Přerušení napětí max.: 2 ms
• Maximální četnost spínání: 10 000 sepnutí/hod
• Trvanlivost mechanická: 10 000 000 sepnutí

Parametry CA2KN22B72 Ministykač pomocný 2"Z"+2"V" 24V 50/60Hz, cívka s integr.ochr.

provedení	standardní použití
pomocné kontakty	2 ZAP+2 VYP
napětí cívky AC (50Hz)	24 V
provedení svorek	šroubové
