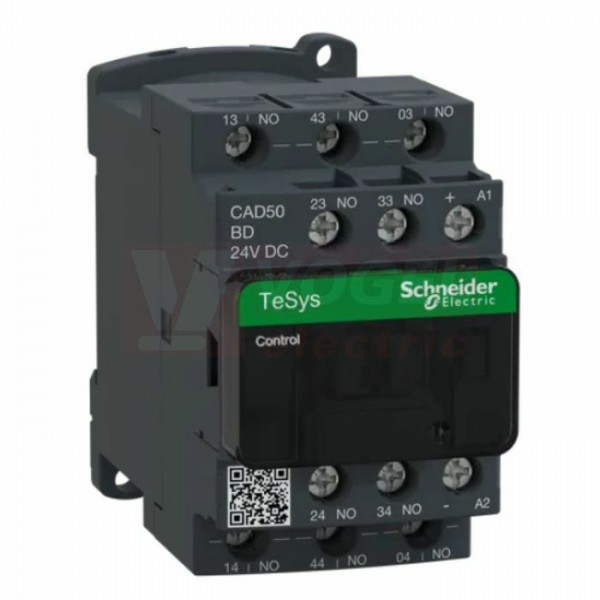

CAD50BD Stykač pomocný 5"Z"+0"V" 24V DC, cívka s rozšíř.rozsahem a odruš.modulem

Detailní popis CAD50BD Stykač pomocný 5"Z"+0"V" 24V DC, cívka s rozšíř.rozsahem a odruš.modulem

Pomocné stykače řady D (TeSys)

VŠEOBECNÉ ÚDAJE:
• Odpovídá normám: IEC 947-5-1, VDE 0660, NF C 63-140, BS 5424, EN 60947-5-15
• Ověřeno: UL, CSA
• Krytí (dle VDE 0106): Čelní strana chráněna proti doteku prstem IP2x
• Teplota okolního prostředí:
- skladovací: - 60 ÷ + 80 °C
- provozní: - 40 ÷ + 70 °C
- provozní dle IEC 255: - 5 ÷ + 60 °C
• Odolnost proti rázům (sinusová poloha, 11 ms):
- pomocný stykač zapnutý: 15 gn
- pomocný stykač vypnutý: 10 gn
• Odolnost proti vybracím (sinusová poloha, 11 ms):
- pomocný stykač zapnutý: 4 gn
- pomocný stykač vypnutý: 2 gn
• Připojení:
- šroubové svorky:
- vodič tuhý: 1 x 1 ÷ 4 mm2, nebo 2 x 1 ÷ 4 mm2
- vodič laněný bez koncovky: 1 x 1 ÷ 4 mm2, nebo 2 x 1 ÷ 4 mm2
- vodič laněný s koncovkou: 1 x 1 ÷ 4 mm2, nebo 2 x 1 ÷ 2,5 mm2
- pružné svorky:
- vodič tuhý: 1 x 1 ÷ 2,5 mm2
- vodič laněný bez koncovky: 1 x 1 ÷ 2,5 mm2

OVLÁDACÍ OBVOD:
• Meze napětí:
- provozní: 0,7 ÷ 1,25 Uc (při 50 Hz)
- odpadu: 0,10 ÷ 0,25 Uc
• Střední příkon (při Uc a 20 °C):
- záběrový: 5,4 W
- přídržný: 5,4 W
• Spínací čas (při Uc a 20 °C)
-od připojení napájení na cívku a:
- vypnutí vypínacích kontaktů: 35 ÷ 45 ms
- vypnutí zapínacích kontaktů: 50 ÷ 55 ms
- od odpojení napájení na cívku a:
- vypnutím zapínacích kontaktů: 6 ÷ 14 ms
- zapnutím vypínacích kontaktů: 20 ms
• Maximální četnost spínání: 3 sep/sec
• Trvanlivost mechanická: 30 000 000 sepnutí

Parametry CAD50BD Stykač pomocný 5"Z"+0"V" 24V DC, cívka s rozšíř.rozsahem a odruš.modulem

provedení	standardní použití
pomocné kontakty	5 ZAP
napětí cívky DC	24 V
provedení svorek	šroubové
