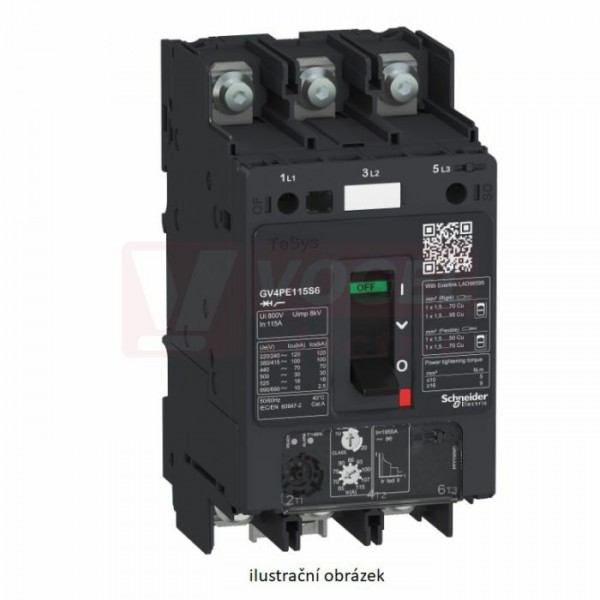

GV4PE07S6 Motorový jistič 3P, 2,9-7A, Icu 100kA, termo-magnetická spoušť, (ovládací páčka), svorka pro kabelová oka

Detailní popis GV4PE07S6 Motorový jistič 3P, 2,9-7A, Icu 100kA, termo-magnetická spoušť, (ovládací páčka), svorka pro kabelová oka

Ochrana

Nastavení se provádí otočným voličem.
Nadproudová nebo tepelná ochrana (Ir)
Tepelná ochrana proti přetížení, inverzní, s nastavitelným proudem Ir.
Široký rozsah nastavení v ampérech.
Vypínací charakteristika tepelné ochrany je definována zvolenou třídou spouště.

Třída spouště

Třída spouště se stanovuje jako funkce normální spouštěcí doby motoru.
• Třída 10: doba rozběhu do 10 s.
• Třída 20: rozběhu méně než 20 s.
U dané třídy je třeba zkontrolovat, zda jsou všechny napájecí komponenty motoru schopné vést rozběhový proud 7,2 Ir
bez nadměrného zahřívání po celou dobu stanovenou pro tuto třídu.

Ochrana s krátkým zpožděním (Isd)

Ochrana s krátkým zpožděním (přibl. 100 ms), která propustí spouštěcí proud motoru, ale chrání kabely a ostatní komponenty
a eliminuje potřebu jejich předimenzování (užitečné zejména pro jističe s širokým rozsahem nastavení).
Pevná Isd = 13 Ir.

Zkratová ochrana (Ii)

Mžiková ochrana s pevně nastavenou spouští Ii=17 In.


Asymetrie nebo výpadek fáze

Tato funkce vybaví jistič, když je detekována asymetrie fází:
• vyšší než 30% Irms (fixní): Iunbal
• fixní prodleva (tunbal):
• 0,7 s během startu
• 4 s během normálního provozu
Výpadek fáze je extrémním případem asymetrie a vede k vybavení za stejných podmínek.

Zemní ochrana (Ig, tg)

Zemní ochrana reziduálního typu:
• pevný rozdílový proud Ig = In
• pevná prodleva tg = 0,1 s

Indikace

Indikace na předním panelu
• Zelená LED „Připraveno“: Pomalu bliká, když je jistič připraven chránit motor.
• Červená LED alarmu: když je tepelné zatížení motoru nad 95% přípustného oteplení.

Vzdálená signalizace

Lze doplnit modulem signalizačního nebo chybového kontaktu.

Normy a certifikace
IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1, UL 60497-4-1, CSA 22.2 n° 60497-4-1, CCC, EAC, CSA (cCSAus).

Parametry GV4PE07S6 Motorový jistič 3P, 2,9-7A, Icu 100kA, termo-magnetická spoušť, (ovládací páčka), svorka pro kabelová oka

Proud.rozsah min.	2,9 A
Proud.rozsah max.	7 A
mechanismus ovládání	páčkou
typ ochrany	termo-magnetická spoušť
provedení svorek	kabelová oka
další vybavení	bez pomoc.kontaktů
