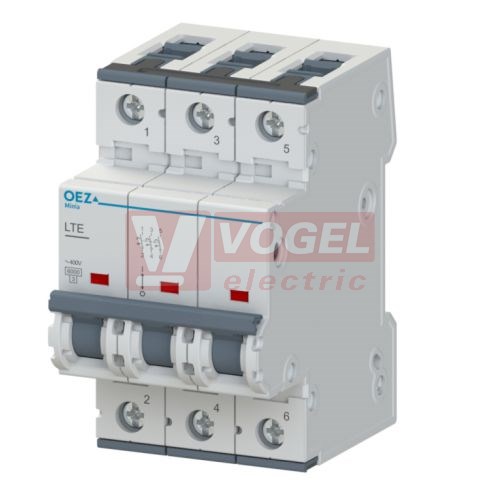

Jistič 3P 50A C LTE-50C-3 Icn=6kA Nová Minia (41950)

Detailní popis Jistič 3P 50A C LTE-50C-3 Icn=6kA Nová Minia (41950)

Jističe řady LTE s vypínací schopností 6kA (dle ČSN EN 60898-1) jsou určené k jištění kabelů a vodičů proti přetížení a zkratu.

PARAMETRY:

Jmenovité pracovní napětí: Ue AC 230/400V
Maximální provozní napětí: Umax AC 250/440V, DC 72V / jištěný pól
Minimální provozní napětí na 1 pól : Umin AC/DC 24V
Jmenovuté izolační napětí : Ui AC 250/440V
Jmenovitý kmitočet: fn 50/60 Hz
Jmenovitá zkratová schopnost (dle ČSN EN 60898-1): Icn AC 6kA a DC 10kA
Jmenovitá mezní zkratová vypínací schopnost (dle ČSN EN 60947-2): Icu
- AC 30kA pro jističe 0,3-6A
- AC 15kA pro jističe 8-32A
- AC 10kA pro jističe 40-63A
- DC 15kA
Mechanická trvanlivost: 10 000 cyklů
Elektrická trvanlivost: 10 000 cyklů
Třda omezení energie: 3
Montáž na "U" lišty podle ČSN EN 60715 - typ: TH35
Krytí s připojenými vodiči: IP20
Typ hlavy šroubu: Pozidriv PZ2
Dotahovací moment: 2,5-3 Nm
Přívod seshora nebo zespodu: seshora/zespodu

ROZSAH PŘIPOJENÍ : (přední svorka / zadní svorka)
1x vodič tuhý: viz. tabulka rozsah připojení
2x vodič tuhý: viz. tabulka rozsah připojení
1x vodič ohebný: viz. tabulka rozsah připojení
2x vodič ohebný: viz. tabulka rozsah připojení
1x vodič s dutinkou: viz. tabulka rozsah připojení
2x vodič s dutinkou: viz. tabulka rozsah připojení

PRACOVNÍ PODMÍNKY:
Teplota okolí: -25 až +55°C, max. 95% vlhkost
Pracovní poloha: libovolná
Klimatická odolnost (ČSN EN 60068-2-30): 6 cyklů
Rázy (ČSN EN 60068-2-27): 150 m/s2 za 11ms půlsinusový pulz
Odolnost vůči sinusovým vinracím (ČSN EN 60068-2-6): 50 m/s2 25-150 Hz při 35 Hz (4s)

Parametry Jistič 3P 50A C LTE-50C-3 Icn=6kA Nová Minia (41950)

typová řada	Nová Minia
počet pólů	3P
jmenovitý proud In	50 A
vypínací charakteristika	C
zkratová odolnost Icn	6kA 240/415V
šířka v modulech (1M=18mm)	1M x 3
krytí IP..	IP20
