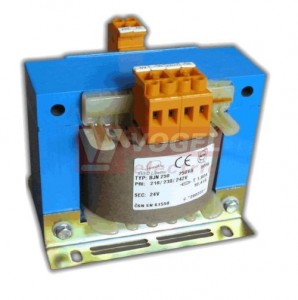

JT 130 400/24V 50/60Hz, 1f. bezpečnostní ochranný transformátor, 130VA, IP00, švh: 84x76x86mm

Detailní popis JT 130 400/24V 50/60Hz, 1f. bezpečnostní ochranný transformátor, 130VA, IP00, švh: 84x76x86mm

Plášťový transformátor s odděleným vinutím
Frekvence: 50/60 Hz
Primární odbočky při+/- 5%
Upevnění patním úhelníkem
Řadová svorkovnice s krytím IP20
Teplotní třída: T40/E
Třída ochrany I
Způsob krytí: IP00

TECHNICKÝ POPIS

Napájecí transformátory slouží k napájení řídících elektrických obvodů.
Doporučuje se zejména u elektrických obvodů s více než pěti elektromagnetickými ovládacími cívkami používat napájecí transformátory. Z napájení napájecími transformátory vyplývá řada výhod, jako např. snadné přizpůsobení různým síťovým napětím. Zkratové proudy v napájecí síti zůstávají v řádové velkosti snesitelné pro použité provozní prostředky. Při napěťové zkoušce nebyly provozní prostředky ležící v řídícím elektrickém obvodu namáhány zkušebním napětím. Napětí lišící se od napájecího napětí (např. 24 V) lze vyrábět přes odbočky napájecího transformátoru. Špičky napětí, ke kterým v distribuční síti dochází nepůsobí na provozní prostředky v napájecím elektrickém obvodu. Napájecí elektrické obvody mohou být nezávisle na druhu sítě provozovány zeměné nebo nezeměné, atd.
Napájecí transformátory se vyrábí s odděleným primárním a sekundárním vinutím.
Pro přizpůsobení napětí jsou naše napájecí transformátory primárně vybaveny odbočkami při + 5% a + 5%. Zapojení napájecích transformátorů v příslušném zařízení musí být provedeno za hlavním vypínačem, přednostně mezi dvěma vnějšími vodiči a musí obsahovat vhodný způsob jištění. Na výstupu napájecích transformátorů přichází v úvahu napětí do max. 250 V, přednostně 230 V. Pro stanovení velikosti je rozhodující kromě jmenovitého výkonu krátkodobý výkon. Udané hodnoty krátkodobého výkonu jsou hodnoty výstupního výkonu při cos. Phi 0,5, při nichž může výstupní napětí poklesnout o 5% oproti jmenovité hodnotě.

Parametry JT 130 400/24V 50/60Hz, 1f. bezpečnostní ochranný transformátor, 130VA, IP00, švh: 84x76x86mm

jmenovitý výkon	130 VA
vstupní napětí	400 V
výstupní napětí	24 V
