JYTY-O 14x1 kabel ovládací s pevným jádrem, PVC šedý (Č číslované) (stíněný Al fólie)

Detailní popis JYTY-O 14x1 kabel ovládací s pevným jádrem, PVC šedý (Č číslované) (stíněný Al fólie)

Použití:
Kabely jsou určeny v pevném uložení pro měřící, řídící a automatizační systémy.

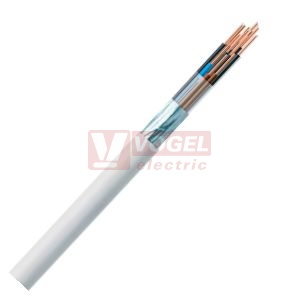

Konstrukce:
1 - Cu jádro (RE)
2 - Izolace (PVC), žíly jsou stočeny do duše kabelu
3 - Obal (plastová folie)
4 - Stínění (laminovaná Al folie s příložným Cu drátem)
5 - Plášť (PVC šedý)

• Jmenovité napětí:
- 250 V pro průměr jádra 1,0 mm
- 380 V pro průměr jádra 1,8 mm
• Zkušební napětí:
- 1 kV/50 Hz pro průměr jádra 1,0 mm
- 2 kV/50 Hz pro průměr jádra 1,8 mm
• Rozsah teplot:
- při pokládce: min. +5 °C
- při provozu: –30 °C až +85 °C
- při zkratu: max. +160 °C/5 sec
• Značení žil: ČSN 33 0166 ed. 2
• Poloměr ohybu (min.): 12 x Ř kabelu
• Požární charakteristika:
- samozhášivost: ČSN EN 60332-1-2
• Certifikát:
- EZÚ ČR,
- EVPÚ Slovensko

Parametry JYTY-O 14x1 kabel ovládací s pevným jádrem, PVC šedý (Č číslované) (stíněný Al fólie)

počet žil	14
průřez vodiče	1 mm2
materiál izolace	PVC
barva pláště	šedá
barva žil	černé čísl. bez ze/žl
provedení stínění	stínění z Al fólie
vnější průměr	1 mm
jmenovité napětí	250/380V
teplotní odolnost	-30..+70 °C
