KEL-DPU 24/14-BS gy, membránová průchodka, šedá, protipožární těsnění, nacvakávací, s odlehčením v tahu, dx147mm, šx58mm, vx14mm, výřez 112x36mm, pr.kabelů 5x 3,2-6,3mm, 2x 4-7,5mm, 3x5,5-10,5mm, 1x 8-12,5mm, 3x 12-16,2mm, IP66/IP68 (99300.011)

Detailní popis KEL-DPU 24/14-BS gy, membránová průchodka, šedá, protipožární těsnění, nacvakávací, s odlehčením v tahu, dx147mm, šx58mm, vx14mm, výřez 112x36mm, pr.kabelů 5x 3,2-6,3mm, 2x 4-7,5mm, 3x5,5-10,5mm, 1x 8-12,5mm, 3x 12-16,2mm, IP66/IP68 (99300.011)

Průchodkové systémy s těsněním proti proniknutí požáru, schválené pro použití v drážních aplikacích
(splňují normy ČSN EN 45545-2, ČSN EN 45545-3 a ČSN EN 1363-1).
Membránové průchodkové desky KEL-DPU-BS umožňují zavádět velké množství kabelů na malém prostoru.
Jsou vhodné pro kabely průměru od 3.2 do 20.5 mm a zajišťují krytí dle IP66/IP68.
Průchodky KEL-DPU-BS jsou charakteristické vyztuženým rámem a zvýšenou ochranou proti namáhání kabelů v tahu.
Výřezy a vrtací rozteče KEL-DPU-BS 24 jsou shodné s 24-pinovými průmyslovými konektory.
Osazení KEL-DPU kabely a pneumatickými hadičkami je velmi rychlé.
Po propíchnutí předlisované membrány tenkým bodcem se kabely jednoduše protáhnou.
Pěnové (bobtnající) IFPS protipožární těsnění, instalované na vnitřní straně průchodek, je tvořeno grafitem,
který při požáru několikanásobně zvětšuje objem.
Vzniklá ochrana brání prostupu plamenů a vysoké teploty přes stěnu zařízení po co nejdelší dobu.
*4X pouze pro vnitřní použití

Specifikace

• Stupeň krytí IP (EN 60529) IP54, IP55, IP64, IP65, IP66, IP67, IP68
• UL Type (UL 50E) UL Type 12, UL Type 4X*
• Materiál : Elastomer
• Zásuvného rámu: Polypropylen
• Třída hořlavosti : UL94-V0, samozhášivý
• Teplota -40°C až 100°C
• Vlastnosti : pěnové (bobtnající), bez halogenu, bez silikonu
• Typ montáže : Upevnění pomocí šroubů

Výhody

• Schváleno pro drážní aplikace (ČSN EN 45545-2, ČSN EN 45545-3 a ČSN EN 1363-1)
• Pouze jedno protipožární těsnění na každou průchodku
• Protipožární standard E45/El30
• Odolnost proti vibracím
• Velmi jednoduchá montáž
• Vysoká hustota montáže a velká variabilita
• Hygienický design beze spár

Parametry KEL-DPU 24/14-BS gy, membránová průchodka, šedá, protipožární těsnění, nacvakávací, s odlehčením v tahu, dx147mm, šx58mm, vx14mm, výřez 112x36mm, pr.kabelů 5x 3,2-6,3mm, 2x 4-7,5mm, 3x5,5-10,5mm, 1x 8-12,5mm, 3x 12-16,2mm, IP66/IP68 (99300.011)

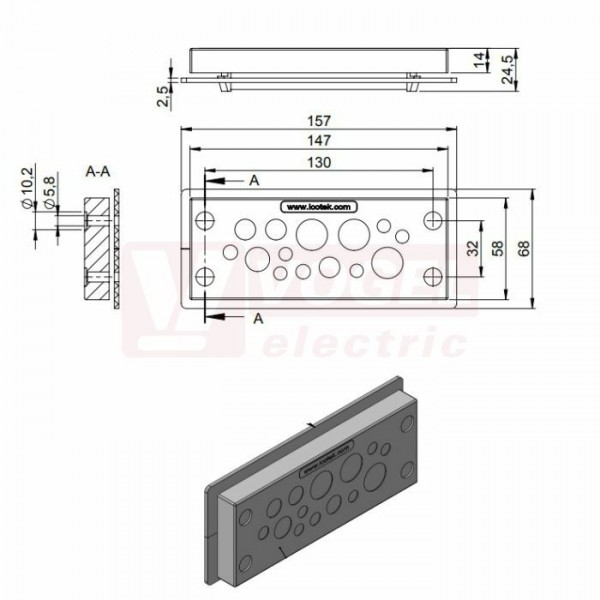

vnější rozměr Š x V	147 x 58 mm
výřez rozměr Š x V	112 x 36 mm
barva	šedá
krytí IP..	IP68
