KEL-DPZ 24/25 ČR (S)VOC gy membránová průchodka, šedá RAL7035, dx147mm, šx58mm, vx14mm, montážní výška 14mm, vel.výřezu 112x36mm, 4 šrouby, pr.otvorů pro šrouby 5,9mm, rozsah upínání 12x3,2-6,5mm, 7x4,8-9,7mm, 6x7,5-12mm (43710.600)

Detailní popis KEL-DPZ 24/25 ČR (S)VOC gy membránová průchodka, šedá RAL7035, dx147mm, šx58mm, vx14mm, montážní výška 14mm, vel.výřezu 112x36mm, 4 šrouby, pr.otvorů pro šrouby 5,9mm, rozsah upínání 12x3,2-6,5mm, 7x4,8-9,7mm, 6x7,5-12mm (43710.600)

Vícemembránové kabelové vstupní desky KEL-DPZ CR pro použití v čistých prostorách / IP66 / UL typ 12
Kabelové průchodky KEL-DPZ CR jsou určeny pro vedení a utěsnění velkého počtu kabelů bez konektorů, hadic nebo optických vláken
(od průměru 1,5 mm do 22 mm) v omezeném prostoru.
Produkty KEL-DPZ CR jsou cenově a časově úspornou alternativou k tradičním kabelovým průchodkám
Montáž KEL-DPZ CR s kabely nebo pneumatickými hadicemi lze provést rychle a snadno
Jednoduše vytvořte malý otvor v tenké membráně a prostrčte kabely
KEL-DPZ CR poskytuje odlehčení od tahu a ochranu až IP66 / UL typ 12
KEL-DPZ CR přesně odpovídá rozměrům výřezu 6-, 16- a 24-pinových standardních průmyslových konektorů
Velikost KEL-DPZ-B CR se hodí na výřezy 46 × 46 mm
Velmi kompaktní velikost KEL-DPZ-E CR je určena pro vedení kabelů na velmi malém prostoru
Prostřednictvím výřezu pouze 18 × 112 mm lze snadno vést a utěsnit až 21 kabelů
Speciálně pro svorkovnice Rittal KL/ KX byla vytvořena velikost KEL-DPZ-KX/KL CR
Byl navržen pro vedení až 72 kabelů přes předřezaný standardní výřez
Samořezné šrouby potřebné pro montáž jsou součástí dodávky
Výrobky s koncovkou .600 jsou testovány a certifikovány na emise částic pro čisté prostory třídy 1 podle ISO 14644-1
Materiály použité na tyto výrobky byly testovány a certifikovány pro odplynění podle VOC/SVOC
(ISO 14644-8; ISO 16000-6,-9,-11,-25, VDI 2083 list 17)

Specifikace
• Hodnocení IP (EN 60529) IP54, IP55, IP64, IP65, IP66
• Typ UL (UL 50E) UL typ 12
• Materiál : Elastomer
• Základní rám: Polyamid
• Základní rám: Nerezová ocel (V2A)
• Třída Plamen : UL94-V0, samozhášecí
• Provozní teplota: -40°C až 100°C
• Vlastnosti : bez silikonu, bez halogenů
• Možnosti montáže: montáž šroubovým typem

Výhody

• Rychlá montáž
• Vysoká hustota kabelu
• Certifikované krytí IP66 (podle EN 60529)
• Automatické těsnění a odlehčení tahu kabelu
• Hygienický design - bez prohlubní pro zachycování nečistot
• Prostorově úsporný tvar

Parametry KEL-DPZ 24/25 ČR (S)VOC gy membránová průchodka, šedá RAL7035, dx147mm, šx58mm, vx14mm, montážní výška 14mm, vel.výřezu 112x36mm, 4 šrouby, pr.otvorů pro šrouby 5,9mm, rozsah upínání 12x3,2-6,5mm, 7x4,8-9,7mm, 6x7,5-12mm (43710.600)

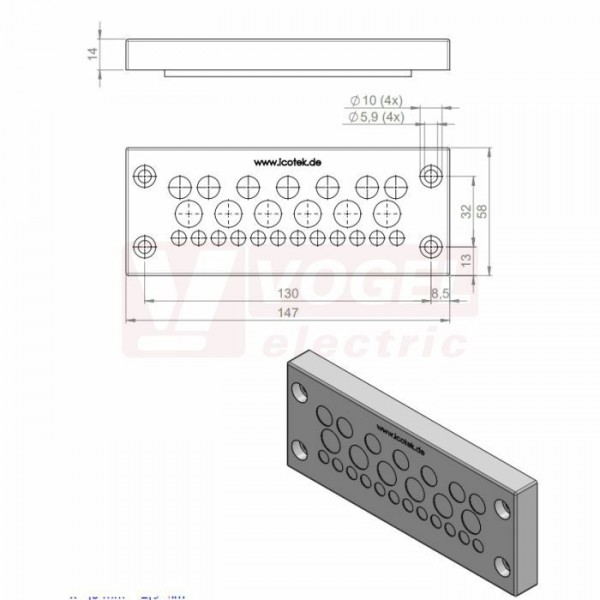

vnější rozměr Š x V	147 x 58 mm
výřez rozměr Š x V	112 x 36 mm
barva	šedá
krytí IP..	IP66
