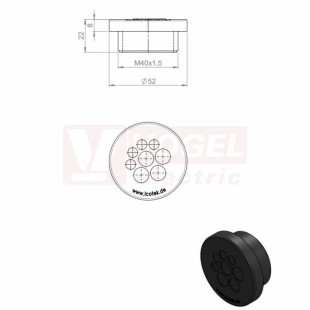

KEL-DPZ 40/8 CR (S)VOC bk membránová průchodka, kulatá, černá RAL9001, výška 22mm, vnější průměr 52mm, instalační výška 8mm, vel.kulatého výřezu 40,4mm, závit M40x1,5mm, délka závitu 14mm, pr.kabelu 4x 3,2-6,5mm, 4x 5-10,2mm (50741.600)

Detailní popis KEL-DPZ 40/8 CR (S)VOC bk membránová průchodka, kulatá, černá RAL9001, výška 22mm, vnější průměr 52mm, instalační výška 8mm, vel.kulatého výřezu 40,4mm, závit M40x1,5mm, délka závitu 14mm, pr.kabelu 4x 3,2-6,5mm, 4x 5-10,2mm (50741.600)

Membránové průchodkové desky KEL-DPZ CR umožňují zavádět velké množství kabelů bez konektorů
(průměr od 1.5 do 22 mm) na malém prostoru
Průchodky KEL-DPZ CR jsou nákladově a časově úspornou alternativou k tradičním kabelovým průchodkám
Osazení KEL-DPZ CR kabely a pneumatickými hadičkami je velmi rychlé
Po propíchnutí předlisované membrány tenkým bodcem se kabely jednoduše protáhnou
Průchodky KEL-DPZ CR zajišťují ochranu proti namáhání kabelů v tahu a krytí dle IP66 / UL Type 12
Výřezy a vrtací rozměry systému KEL-DPZ CR odpovídají normovaným rozměrům 6-, 16- a 24-pinových průmyslových konektorů
Rámeček KEL-DPZ-B CR odpovídá výřezům 46 × 46 mm
Kompaktní velikost KEL-DPZ-E CR umožňuje zavedení velkého počtu kabelů na velmi malém prostoru
Výřezem pouze 18 x 112 mm lze snadno zavést a utěsnit a 21 kabelů
Zejména do rozváděčových skříní Rittal KL / KX byla vytvořena velikost KEL-DPZ-KX/KL CR
Byla navržena pro směrování až 72 kabelů pomocí předem vyříznutého standardního výřezu
Samořezné šrouby (M4) potřebné pro montáž jsou součástí balení
Produkty s koncovkou .600 jsou testovány a certifikovány na emise částic pro třídu čistoty 1 podle ISO 14644-1
Materiály použité pro tyto výrobky byly testovány a certifikovány pro odplynění podle VOC/SVOC
(ISO 14644-8; ISO 16000-6, -9, -11, -25, VDI 2083 list 17)

Specifikace
• Stupeň krytí IP (EN 60529) IP54, IP55, IP64, IP65, IP66
• UL Type (UL 50E) UL Type 12, UL Type 4X*
• Materiál : Elastomer
• Zásuvného rámu: Polyamid
• Třída hořlavosti : UL94-V0, samozhášivý
• Teplota: -40°C až 100°C
• Vlastnosti : bez silikonu, bez halogenu
• Typ montáže: instalace pomocí matice

Výhody

• Rychlá montáž
• Vysoká hustota montáže
• IP66/IP68 při správné volbě a použití všech komponent (certifi kováno dle ČSN EN 60529)
• Utěsnění a odlehčení v tahu
• Šestihranná matice je součástí balení
• Hygienický design beze spár

Parametry KEL-DPZ 40/8 CR (S)VOC bk membránová průchodka, kulatá, černá RAL9001, výška 22mm, vnější průměr 52mm, instalační výška 8mm, vel.kulatého výřezu 40,4mm, závit M40x1,5mm, délka závitu 14mm, pr.kabelu 4x 3,2-6,5mm, 4x 5-10,2mm (50741.600)

vnější průměr	52 mm
velikost závitu	M 40x1,5
barva	černá
krytí IP..	IP66
