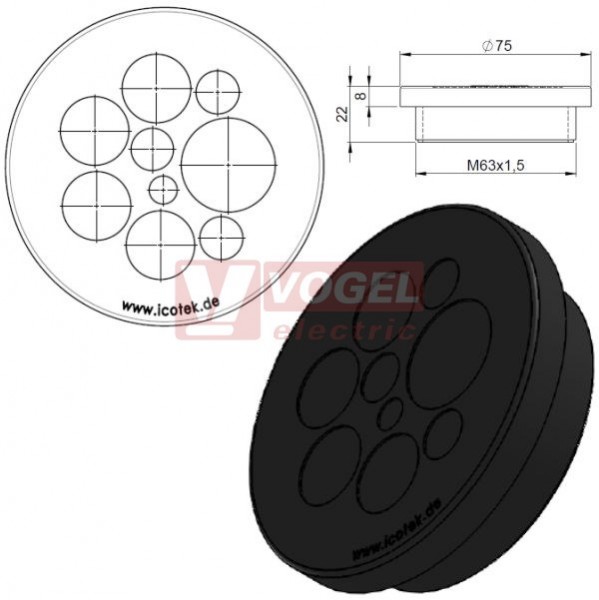

KEL-DPZ 63/9 kulatá membránová průchodka s maticí, černá, IP68, vnější pr.75mm, výška 8mm, výřez závit M63x1,5, vstup kabelů 1x3,2-6,5mm, 3x5-10,2mm, 4x9-16,2mm, 1x16-22,2mm (50760)

Detailní popis KEL-DPZ 63/9 kulatá membránová průchodka s maticí, černá, IP68, vnější pr.75mm, výška 8mm, výřez závit M63x1,5, vstup kabelů 1x3,2-6,5mm, 3x5-10,2mm, 4x9-16,2mm, 1x16-22,2mm (50760)

Popis výrobků

Membránové průchodkové desky KEL-DPZ umožňují zavádět velké množství kabelů na malém prostoru.
Jsou vhodné pro kabely průměru od 1,5 do 22 mm, dvojité těsnění přitom zajistí krytí dle IP66/IP68. Současně jsou kabely upevněny proti namáhání tahu.
Kulatá provedení KEL-DPZ jsou vybavena metrickými závity M25 - M63. Upevňují se standardními maticemi do výřezů shodných s klasickými průchodkami.
Do membránových průchodek se zavádějí kabely a hadičky velmi rychle, po propíchnutí předlisované membrány tenkým bodcem se kabel jednoduše protáhne. Propíchnutou membránu je možné zaslepit odpovídající ucpávkou ST-B.

Výhody

• velmi rychlá montáž
• vysoká hustota montáže
• utěsnění a upevnění proti tahu
• standardní metrické výřezy
• polyamidová matice je součástí dodávky
• dvojité těsnění kabelů s krytím IP66/IP68
• hygienický desing bez spár

Specifikace

Materiál: Rámeček: Polyamid (PA)
Membrána: Elastomer
Barva: šedá (blízká RAL 7035)
černá
Třída hořlavosti: UL94-V0, samozhášivý
Stupeň krytí: IP66/IP67/IP68 (certifikováno dle ČSN EN 60529)
Teplota: - 40°C až + 100°C (staticky)
Vlastnosti: bez halogenu, bez silikonu
Výřezy: standardní metrické
Délka závitu: 14 mm
Tloušťka desky: 8 mm

Parametry KEL-DPZ 63/9 kulatá membránová průchodka s maticí, černá, IP68, vnější pr.75mm, výška 8mm, výřez závit M63x1,5, vstup kabelů 1x3,2-6,5mm, 3x5-10,2mm, 4x9-16,2mm, 1x16-22,2mm (50760)

vnější průměr	75 mm
velikost závitu	M 63x1,5
barva	černá
krytí IP..	IP68
