KEL-ER 24/10-BS V2A průchodkový rámeček s protipožárním těsněním, nerez šrouby V2A, černý, 10x malá vložka (vložky se objednávají samostatně) (EN 45545-3), IP66 (99300.206)

Detailní popis KEL-ER 24/10-BS V2A průchodkový rámeček s protipožárním těsněním, nerez šrouby V2A, černý, 10x malá vložka (vložky se objednávají samostatně) (EN 45545-3), IP66 (99300.206)

• Průchodkové systémy s těsněním proti proniknutí požáru, schválené pro použití v drážních aplikacích
(splňují normy ČSN EN 45545-2, ČSN EN 45545-3 a ČSN EN1363-1)
• Dělený průchodkový systém pro zavádění konfekcionovaných kabelů s krytím IP66/ UL Type 12/4X
• Umožňuje zavedení, utěsnění a odlehčení v tahu kabelů o průměru od 1 do 16 mm (KT 1 - 15) a od 16 do 35 mm (KT 16 - 34)
• Montáž je velmi jednoduchá
• Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje
• Výřezy a vrtací rozměry systému KEL-ER-BS odpovídají normovaným rozměrům 10-, 16- a 24-pinových průmyslových konektorů
• V závislosti na vedení kabelů lze zvolit výřez s výškou 36 mm nebo 46 mm.
• Rámeček KEL-ER-B odpovídá výřezům měřicích přístrojů 46 × 46 mm
• Jednořadé verze KEL-ER-E-BS jsou zvláště vhodné pro ploché konektory
• Malé rámečky jsou ideální pro aplikace s omezeným prostorem
• Pěnové (bobtnající) IFPS protipožární těsnění, instalované na vnitřní straně průchodek, je tvořeno grafitem, který při požáru několikanásobně zvětšuje objem
• Vzniklá ochrana brání prostupu plamenů a vysoké teploty přes stěnu zařízení po co nejdelší dobu
• Stupeň krytí IP (EN 60529) IP54, IP55, IP64, IP65, IP66
• UL Type (UL 50E) UL Type 12, UL Type 4X*
• Materiál Polyamid
• Třída hořlavosti UL94-V0, samozhášivý
• Teplota -40 C° až 140 C°
• Vlastnosti bez silikonu, bez halogenu, pěnové (bobtnající), antikorozní (V2A verze)
• Typ montáže Upevnění pomocí šroubů

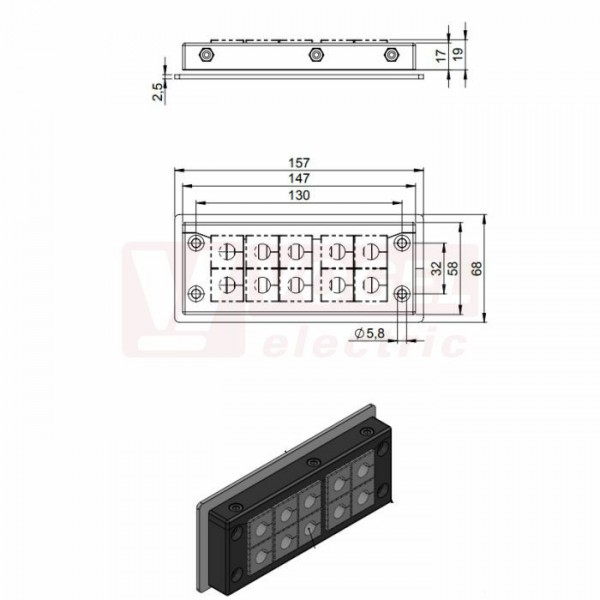

Parametry KEL-ER 24/10-BS V2A průchodkový rámeček s protipožárním těsněním, nerez šrouby V2A, černý, 10x malá vložka (vložky se objednávají samostatně) (EN 45545-3), IP66 (99300.206)

vnější rozměr Š x V	58 x 17 mm
výřez rozměr Š x V	112 x 36 mm
montážní šrouby	nerez V2A
pro počet vložek malých	10
krytí IP..	IP66
