KEL-SNAP-S24 nacvakávací patice IP54, d155x š64x v38mm, pro kabelové vstupní systémy KEL24, KEL-U24, KEL-QUICK24 (42060)

Detailní popis KEL-SNAP-S24 nacvakávací patice IP54, d155x š64x v38mm, pro kabelové vstupní systémy KEL24, KEL-U24, KEL-QUICK24 (42060)

POPIS

Patentovaný rám KEL-SNAP umožňuje rychlou montáž systémů kabelových průchodek KEL/KEL-U/KEL-QUICK/KEL-FG-A
Ovládací panely, skříně nebo stroje mohou být při dodání vybaveny rámem KEL-SNAP,
který umožňuje jednoduché zasunutí rámu KEL při vedení kabelů a trubek.
Ideální pro skříně, které jsou náročné na údržbu nebo pro pozdější instalaci.
Icotek také nabízí zaklapávací rám jako dělitelnou verzi KEL-SNAP-S v různých velikostech, které umožňují následnou montáž.
K dispozici je také záslepka BPK-SNAP pro uzavření výřezů předem smontovaných rámů KEL-SNAP.
Místo 36 mm lze také zvolit výřez 46 mm. Lze tak použít prefabrikované vícekolíkové konektory.

Specifikace

• Hodnocení IP (EN 60529), IP54
• Typ UL (UL 50E) UL typ 12
• Materiál : polyamid
• Třída Plamen: UL94-V0, samozhášecí
• Provozní teplota: -40°C až 140°C
• Vlastnosti : bez silikonu, bez halogenů
• Možnosti montáže : montáž šroubovým typem
• Montážní výška: 38 mm

Výhody a výhody

• Při demontáži (např. údržbě) není nutné šroubování a vyšroubování rámu kabelové průchodky
• Vrtací šablona identická s rámem pro vstup kabelů (kromě KEL-SNAP-B)
• Integrované těsnění
• Dříve sestavené kabelové svazky se rychle a snadno připevní
• KEL-SNAP-S: Dodatečná montáž možná
• KEL-SNAP-S: Není potřeba provlékat kabely zacvakávacím rámečkem, protože dělitelný rámeček lze zaklapnout k sobě,
když už byly vedení protažena výřezem

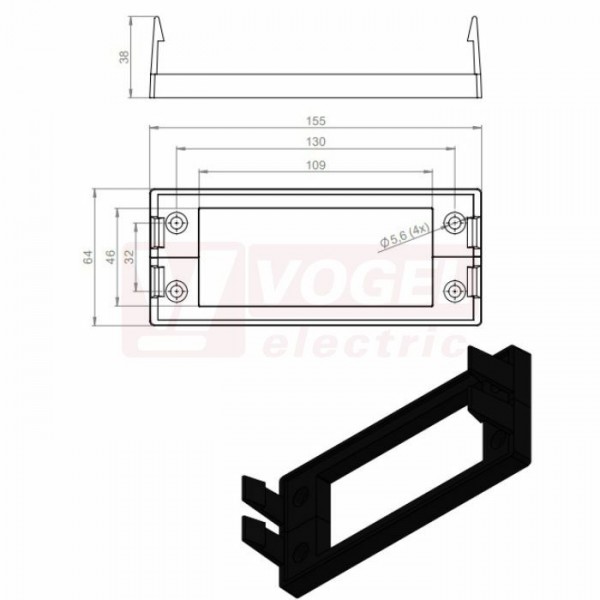

Parametry KEL-SNAP-S24 nacvakávací patice IP54, d155x š64x v38mm, pro kabelové vstupní systémy KEL24, KEL-U24, KEL-QUICK24 (42060)

vnější rozměr Š x V	155 x 64 mm
krytí IP...	IP54
