KVT-ER 63/4 dělená kabelová průchodka s maticí, černá, pro 4 malé vložky KT, IP66, IP68 (45456)

Detailní popis KVT-ER 63/4 dělená kabelová průchodka s maticí, černá, pro 4 malé vložky KT, IP66, IP68 (45456)

POPIS

Dělené kabelové průchodky KVT-ER umožňují zavedení a utěsnění kabelů, i s konektory, o průměrech od 1 do 16 mm (KT 1 - 15) a 16 až 35 mm
(KT 16 - 34).
Díky vlisovanému těsnění a použití jednoduchých vložek na jeden kabel zajišťuje průchodka KVT-ER stupeň krytí až IP68.
Výřezy pro průchodky KVT-ER odpovídají metrickým otvorům M25, M32, M50 a M63. Šestihranné matice jsou součástí dodávky.
Doporučený utahovací moment šroubů je do 2 N m.

Matice

K dodání jsou samostatné šestihranné matice s výřezy pro zavádění standardních konektorů.
KGM-SUB-D9 k zavádění konektorů SUB-D9
(Potřebný výřez: průměr 36 mm)
KGM-SUB-D25 k zavádění konektorů SUB-D25
(Potřebný výřez: průměr 50 - 54 mm)

Výhody

• Certifikovaný stupeň krytí IP65 / IP66 / IP67 /IP68 dle ČSN EN 60529
• Velmi vysoké odlehčení v tahu dle ČSN EN 62444
• Zachování záruky konfekcionovaných kabelů
• Dodatečné úpravy, opravy a údržbu lze provádět snadno a rychle
• Vysoká hustota montáže
• Vhodné pro metrické výřezy
• Šestihranné matice součástí dodávky
• Antikorozní šrouby z nerezové oceli V2A
• Velmi robustní pouzdro odolné proti vibracím
• Moderní design

Specifikace

Materiál: průchodka: Polypropylen (PP)
vlisované těsnění: Elastomer
Třída hořlavosti: UL94-V0, samozhášivý
Stupeň krytí: IP65 / IP66 / IP67 / IP68 při správné montáži s jednoduchými vložkami (certifi kováno dle ČSN EN 60529)
Teplota:- 40°C až + 110°C (staticky)
Vlastnosti: bez halogenu, bez silikonu
Výřezy: Metrické

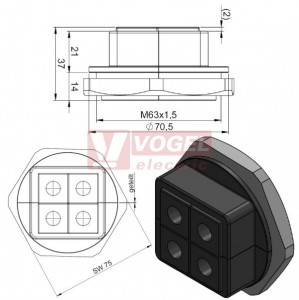

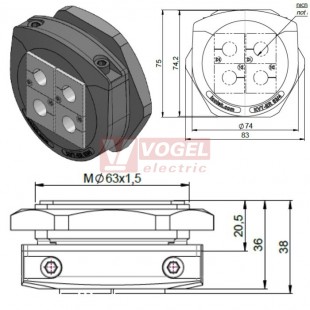

Parametry KVT-ER 63/4 dělená kabelová průchodka s maticí, černá, pro 4 malé vložky KT, IP66, IP68 (45456)

vnější rozměr Š x V	83 x 38,3 mm
pro počet vložek malých	4
velikost závitu	M 63x1,5
barva	černá
krytí IP..	IP68
délka závitu	20,5 mm
