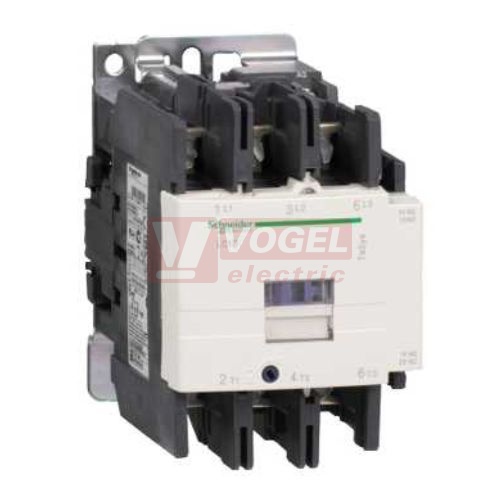

LC1D95MD Stykač 3P 95A AC-3, 220V DC, pom.kont. 1"Z"+1"V" šroub.svorky
Kód produktu: | 121328 |
Základní MO cena bez DPH: | 9621,00 Kč |
Základní MO cena s DPH: | 11641,41 Kč |
Vaše cena bez DPH: | 9621,00 Kč |
Vaše cena s DPH: | 11641,41 Kč |
Výrobce: | |
Kód výrobce: | LC1D95MD |
Záruční doba: | 18 měsíců |
Hmotnost: | 2,644 kg |
Balení malé/velké: | 1 ks / - |
Minimální množství k odběru: | 1 ks |
Skladová dostupnost: | na objednávku i |
Detailní popis LC1D95MD Stykač 3P 95A AC-3, 220V DC, pom.kont. 1"Z"+1"V" šroub.svorky
Stykače řady D (TeSys)VŠEOBECNÉ ÚDAJE:
• Odpovídá normám: IEC 947-1, 947-4-1, NFC 63-110, VDE 0660, BS 5424, JEM 1038, EN 60947-1, EN 60947-4-1,
GL, DNV, PTB, RINA
• Schváleno: UL, CSA, odpovídá SNCF, doporučení Sichere Trennung
• Krytí (dle VDE 0106): (jenom přední část)
- Svorky kontaktů: ochrana proti doteku prstem IP 2X
- Svorky cívky: ochrana proti doteku prstem IP 2X (vyjma LC1-D40…D80)
• Teplota okolního prostředí:
- skladovací: - 60 ÷ + 80 °C
- provozní: - 5 ÷ + 60 °C
- přípustná: - 40 ÷ + 70 °C, pro provoz při Uc
• Třída hořlavosti:
- dle UL 94: - Třída V-1 (samozhášivý)
- dle IEC 695-2-1: - 960 °C
• Odolnost proti rázům (sinusová poloha, 11 ms):
- stykač zapnutý: 10 gn
- stykač vypnutý: 8 gn
• Odolnost proti vybracím (5…300Hz):
- stykač zapnutý: 3 gn
- stykač vypnutý: 2 gn
• Připojení:
- šroubové svorky:
- vodič laněný bez koncovky: 1 x 1 ÷ 4 mm2, 2 x 1 ÷ 4 mm2
- vodič laněný s koncovkou: 1 x 1 ÷ 4 mm2, 2 x 1 ÷ 2,5 mm2
- vodič tuhý: 1 x 1 ÷ 4 mm2, 2 x 1 ÷ 4 mm2
- pružné svorky:
- vodič laněný s koncovkou: 1 x 2,5 mm2
HLAVNÍ OBVOD:
• Jmenovitý pracovní proud:
- pro AC-3: Ie = 50 A
- pro AC-1: Ie = 80 A
• Jmenovité pracovní napětí: Ue = do 1000 V
• Frekvenční rozsah pracovního proudu: f = 25 ÷ 400 Hz
• Přípustný krátkodobý proud (ze studeného stavu bez zatížení 15 min při 0 ÷ 40 °C):
- po dobu 1 s: 810 A
- po dobu 10 s: 400 A
- po dobu 1 min: 208 A
- po dobu 10 min: 84 A
• Zkratová ochrana:
- bez jistícího nadproudového relé, pojistky gG
- typ 1: 100 A
- typ 2: 100 A
- s jistícím nadproudovým relém (viz tabulka pro velikosti aM nebo gG pojistek odpovídajících příslušnému jistícímu nadproudovému relé)
• Průměrná impedance na pól (při Ith a 50 Hz): 1,5 mÖhm
• Ztrátový výkon na pól (pro výše uvedené pracovní proudy)
- AC-3: 3,7 W
- AC-1: 9,6 W
OVLÁDACÍ OBVOD:
• Jmenovité ovládací napětí: Uc = 220 V
• Jmenovité izolační napětí:
- dle IEC 947-1: 690 V
- dle UL, CSA: 600 V
• Střední příkon (při Uc a 20 °C):
- záběrový: 22 W
- přídržný: 22 W
• Spínací časy:
- zapnutí "Z": 85 ÷ 110 ms
- vypnutí "V": 20 ÷ 35 ms
• Mechanická trvanlivost:
- při Uc: 20 000 000 sepnutí
• Maximání četnost spínání při teplotě okolí do 60 °C:
- 3 600 sepnutí/hod
Parametry LC1D95MD Stykač 3P 95A AC-3, 220V DC, pom.kont. 1"Z"+1"V" šroub.svorky
provedení | standardní použití |
jm.proud In AC-3 | 95 A |
počet pólů | 3 pólový |
pomocné kontakty | 1 ZAP+1 VYP |
napětí cívky DC | 220 V |
provedení svorek | šroubové |
- 0 - 9 - A - Z
- 12 na stránku
- 12 na stránku
LA4DT0U elektronický časový modul, zpožděné sepnutí 0,1-2s, 24…250V DC/50Hz, pro stykače LC1D09..D65A, LC1D80..D150 |
Dostupnostna objednávku 1676,00 Kč
Cena bez DPH |
|||
|
||||
LA4DT2U elektronický časový modul, zpožděné sepnutí 1,5-30s, 24…250V DC/50Hz, pro stykače LC1D09..D65A, LC1D80..D150 |
Dostupnostna objednávku 1514,00 Kč
Cena bez DPH |
|||
|
||||
LA4DT4U elektronický časový modul, zpožděné sepnutí 25…500s, 24…250V DC/50Hz, pro stykače LC1D09..D65A, LC1D80..D150 |
Dostupnostna objednávku 2249,00 Kč
Cena bez DPH |
|||
|
- 0 - 9 - A - Z
- 12 na stránku
- 12 na stránku
LA9D4002 Blokování mechanické ke stykačům s el.propojením LC1D80…D95 |
Dostupnostna objednávku 1009,00 Kč
Cena bez DPH |
|||
|
||||
LA9D50978 Blokování mechanické ke stykačům bez el.propojení pro LC1D80..D95 s cívkou AC !!! |
Dostupnostna objednávku 1580,00 Kč
Cena bez DPH |
|||
|
||||
LA9D8002 Mechanické a elektrické blokování pro LC1D80…D95 |
Dostupnostna objednávku 1093,00 Kč
Cena bez DPH |
|||
|
||||
LA9D80978 Blokování mechanické ke stykačům bez el.propojení pro LC1D80..D95 s cívkou DC !!! |
Dostupnostna objednávku 1752,00 Kč
Cena bez DPH |
|||
|
- 0 - 9 - A - Z
- 12 na stránku
- 12 na stránku
LA4DFB Rozhraní s relé 24V DC/250V 50Hz, horní montáž |
Dostupnostna objednávku 1312,00 Kč
Cena bez DPH |
|||
|
||||
LA4DWB Modul rozhraní 24V DC/250V 50Hz, montáž na horní stranu, pro stykač LC1D09-D65 |
Dostupnostna objednávku 1494,00 Kč
Cena bez DPH |
|||
|
- 0 - 9 - A - Z
- 12 na stránku
- 12 na stránku
- 0 - 9 - A - Z
- 12 na stránku
- 12 na stránku
LA9D80961 propojovací můstek pro D80-D95 |
Dostupnost 2 ks 1052,00 Kč
Cena bez DPH |
|||
|
||||
LA9D80962 Svorka pro propojení 3 pólů pro stykače D80 a D95 |
Dostupnostna objednávku 540,00 Kč
Cena bez DPH |
|||
|
- 0 - 9 - A - Z
- 12 na stránku
- 12 na stránku
- 0 - 9 - A - Z
- 12 na stránku
- 12 na stránku
LA9D511 sada distančních vložek pro D80-D95 |
Dostupnostna objednávku 244,00 Kč
Cena bez DPH |
|||
|
||||
LA9D8067 svorkovnicový adaptér pro oddělení ovládacích obvodů od hlavních kontaktů, pro LC1D80-95 |
Dostupnostna objednávku 73,00 Kč
Cena bez DPH |
|||
|
||||
LA9D8069 propojení hlavních pólů LC1D80..95 (sada) |
Dostupnostna objednávku 1084,00 Kč
Cena bez DPH |
|||
|
||||
LAD21 Příslušenství pro označení stykačů LC1D80-D95 |
Dostupnostna objednávku na dotaz
Cena bez DPH |
|||
|
||||
LAD90 Nosič štítku nasunovací 8x18mm, pro stykače D09-D65A, DT20-DT80 |
Dostupnost 95 ks 9,22 Kč
Cena bez DPH |
|||
|
||||
LAD9ET3 bezpečnostní kryt - LC1 D80...D95 - TeSysD |
Dostupnostvýroba ukončena na dotaz
Cena bez DPH |
|||
Produkt je vyprodán |
- 0 - 9 - A - Z
- 12 na stránku
- 12 na stránku
LAD8N02 Blok pomocných kontaktů, boční montáž, 2"V", šroubové svorky, POZOR - pouze pro stykače a AC napájením |
Dostupnostna objednávku 244,00 Kč
Cena bez DPH |
|||
|
||||
LAD8N11 Blok pomocných kontaktů, boční montáž, 1"Z"+1"V", šroubové svorky, POZOR - pouze pro stykače a AC napájením |
Dostupnost 2 ks 244,00 Kč
Cena bez DPH |
|||
|
||||
LAD8N20 Blok pomocných kontaktů, boční montáž, 2"Z", šroubové svorky, POZOR - pouze pro stykače a AC napájením |
Dostupnost 1 ks 244,00 Kč
Cena bez DPH |
|||
|
- 0 - 9 - A - Z
- 12 na stránku
- 12 na stránku
LADR0 Zpožděné pom.kontakty ke stykačům, 0,1-3s, zpožd.při odpadu, 1Z+1V, šroubové svorky |
Dostupnostna objednávku 1507,00 Kč
Cena bez DPH |
|||
|
||||
LADR2 Zpožděné pom.kontakty ke stykačům, 0,1-30s, zpožd.při odpadu, 1Z+1V, šroubové svorky |
Dostupnostna objednávku 449,00 Kč
Cena bez DPH |
|||
|
||||
LADR4 Zpožděné pom.kontakty ke stykačům, 10-180s, zpožd.při odpadu, 1Z+1V, šroubové svorky |
Dostupnostna objednávku 1798,00 Kč
Cena bez DPH |
|||
|
||||
LADS2 Zpožděné pom.kontakty ke stykačům, 1-30s, zpožd.při přítahu 1Z+1V, šroubové svorky |
Dostupnost 2 ks 999,00 Kč
Cena bez DPH |
|||
|
||||
LADT0 Zpožděné pom.kontakty ke stykačům, 0,1-3s, zpožd.při přítahu, 1Z+1V, šroubové svorky |
Dostupnostna objednávku 537,00 Kč
Cena bez DPH |
|||
|
||||
LADT2 Zpožděné pom.kontakty ke stykačům, 0,1-30s, zpožd.při přítahu, 1Z+1V, šroubové svorky |
Dostupnost 1 ks 531,00 Kč
Cena bez DPH |
|||
|
||||
LADT4 Zpožděné pom.kontakty ke stykačům, 10-180s, zpožd.při přítahu, 1Z+1V, šroubové svorky |
Dostupnostna objednávku 1799,00 Kč
Cena bez DPH |
|||
|
