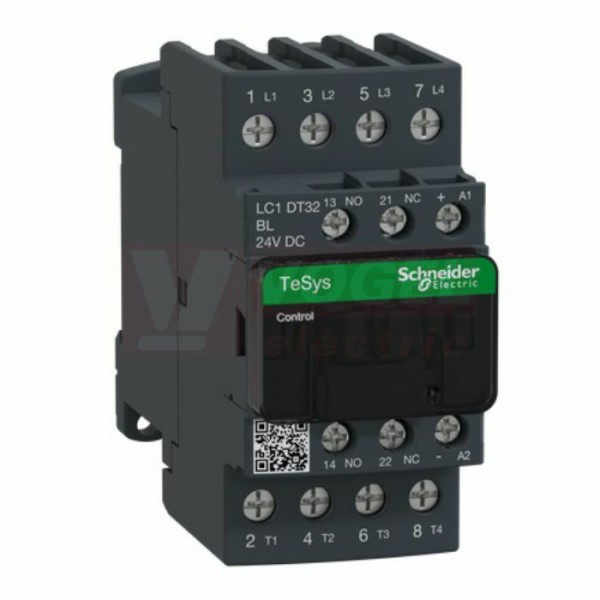

LC1DT32BL Stykač 4P 4Z+0V 32A AC-1, 24V DC, pom.kont. 1"Z"+1"V" šroub.svorky, 2,4 W,cívka s odrušovacím modulem

Detailní popis LC1DT32BL Stykač 4P 4Z+0V 32A AC-1, 24V DC, pom.kont. 1"Z"+1"V" šroub.svorky, 2,4 W,cívka s odrušovacím modulem

Stykače řady D (TeSys)

VŠEOBECNÉ ÚDAJE:
• Odpovídá normám: IEC 947-1, 947-4-1, NFC 63-110, VDE 0660, BS 5424, JEM 1038, EN 60947-1, EN 60947-4-1,
GL, DNV, PTB, RINA
• Schváleno: UL, CSA, odpovídá SNCF, doporučení Sichere Trennung
• Krytí (dle VDE 0106): (jenom přední část)
- Svorky kontaktů: ochrana proti doteku prstem IP 2X
- Svorky cívky: ochrana proti doteku prstem IP 2X (vyjma LC1-D40…D80)
• Teplota okolního prostředí:
- skladovací: - 60 ÷ + 80 °C
- provozní: - 5 ÷ + 60 °C
- přípustná: - 40 ÷ + 70 °C, pro provoz při Uc
• Třída hořlavosti:
- dle UL 94: - Třída V-1 (samozhášivý)
- dle IEC 695-2-1: - 960 °C
• Odolnost proti rázům (sinusová poloha, 11 ms):
- stykač zapnutý: 15 gn
- stykač vypnutý: 10 gn
• Odolnost proti vybracím (5…300Hz):
- stykač zapnutý: 4 gn
- stykač vypnutý: 2 gn
• Připojení:
- šroubové svorky:
- vodič laněný bez koncovky: 1 x 1 ÷ 4 mm2, 2 x 1 ÷ 4 mm2
- vodič laněný s koncovkou: 1 x 1 ÷ 4 mm2, 2 x 1 ÷ 2,5 mm2
- vodič tuhý: 1 x 1 ÷ 4 mm2, 2 x 1 ÷ 4 mm2
- pružné svorky:
- vodič laněný s koncovkou: 1 x 2,5 mm2

HLAVNÍ OBVOD:
• Jmenovitý pracovní proud:
- pro AC-3: Ie = 18 A
- pro AC-1: Ie = 32 A
• Jmenovité pracovní napětí: Ue = do 690 V
• Frekvenční rozsah pracovního proudu: f = 25 ÷ 400 Hz
• Přípustný krátkodobý proud (ze studeného stavu bez zatížení 15 min při 0 ÷ 40 °C):
- po dobu 1 s: 210 A
- po dobu 10 s: 105 A
- po dobu 1 min: 61 A
- po dobu 10 min: 30 A
• Zkratová ochrana:
- bez jistícího nadproudového relé, pojistky gG
- typ 1: 40 A
- typ 2: 25 A
- s jistícím nadproudovým relém (viz tabulka pro velikosti aM nebo gG pojistek odpovídajících příslušnému jistícímu nadproudovému relé)
• Průměrná impedance na pól (při Ith a 50 Hz): 2,5 mÖhm
• Ztrátový výkon na pól (pro výše uvedené pracovní proudy)
- AC-3: 0,36 W
- AC-1: 1,56 W

OVLÁDACÍ OBVOD:
• Jmenovité ovládací napětí: Uc = 24 V
• Jmenovité izolační napětí:
- dle IEC 947-1: 690 V
- dle UL, CSA: 600 V
• Střední příkon (při Uc a 20 °C):
- záběrový: 2,4 W
- přídržný: 2,4 W
• Spínací časy:
- zapnutí "Z": 70 ms
- vypnutí "V": 25 ms
• Mechanická trvanlivost:
- při Uc: 30 000 000 sepnutí
• Maximání četnost spínání při teplotě okolí do 60 °C:
- 3 600 sepnutí/hod

Parametry LC1DT32BL Stykač 4P 4Z+0V 32A AC-1, 24V DC, pom.kont. 1"Z"+1"V" šroub.svorky, 2,4 W,cívka s odrušovacím modulem

provedení	s nízkou spotřebou
jm.proud In AC-3	32 A
jm.proud In AC-1	32 A
počet pólů	4 pólový
pomocné kontakty	1 ZAP+1 VYP
napětí cívky DC	24 V
provedení svorek	šroubové
