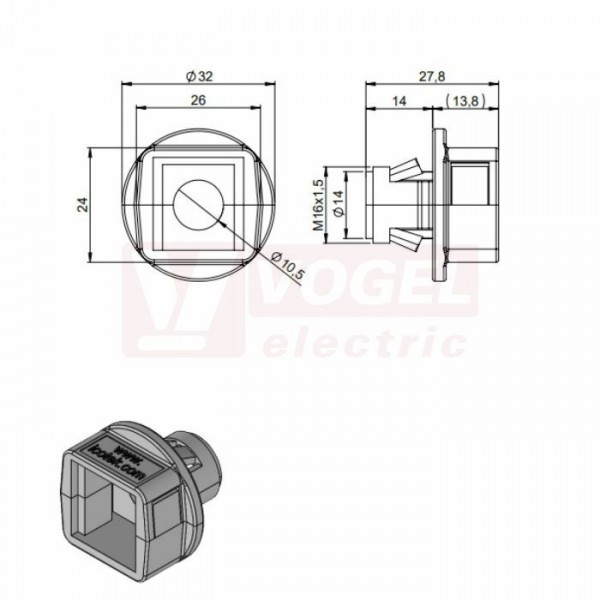

QVT CLICK 16 dělená kabelová průchodka nacvakávací, šedá, 1x QT malá vložka (45726) - BEZ VLOŽKY, objednává se samostatně

Detailní popis QVT CLICK 16 dělená kabelová průchodka nacvakávací, šedá, 1x QT malá vložka (45726) - BEZ VLOŽKY, objednává se samostatně

POPIS


QVT-CLICK je kruhový dělený rám pro rychlou a snadnou instalaci předem zakončených kabelů nebo kompletních kabelových svazků
Ale také elektrická, pneumatická nebo hydraulická vedení bez svorek nebo konektorů,
stejně jako vlnité trubky mohou být snadno vedeny a utěsněny s IP54.
Díky extrémně kompaktnímu designu je řada QVT-CLICK vhodná zejména pro malé stroje, zařízení a nástroje
Kabelové průchodky se snadno instalují
Prefabrikovaný kabel je umístěn do štěrbinové průchodky, která je zasazena do jedné z polovin vývodky
V závislosti na velikosti kabelové průchodky lze instalovat jednu, dvě nebo čtyři samostatné průchodky
Použitím víceotvorových průchodek lze jednou kabelovou vývodkou vést až 16 linek
QVT-CLICK lze sestavit bez nářadí z přední strany stěny skříně
Velikosti QVT-CLICK 16, QVT-CLICK 20, QVT-CLICK 40|1 a QVT-CLICK 50 lze také přišroubovat pomocí kontramatice
Nástroj QVT-CLICK Tool lze použít pro rychlou a snadnou montáž
Součástí dodávky je těsnící kroužek

Poznámka:

Zacvakávací sestava QVT-CLICK 16 + 20 (tloušťka stěny 1,5-2,5 mm)
Zacvakávací sestava QVT-CLICK 25 + 32 + 40 + 50 (tloušťka stěny 1-2,5 mm)

Specifikace

• Hodnocení (EN 60529) IP54
• Materiál : Polykarbonát
• Třída Plamen : UL94-V0, samozhášecí
• Provozní teplota: -30°C až 100°C
• Možnosti montáže : Snap-in

Výhody a výhody
• Rychlá a snadná montáž z přední strany
• Prostorově úsporný tvar
• Vedení kabelů s konektory a bez nich
• Záruka na předem ukončené kabely zůstává zachována
• Dodatečné vybavení, opravy a údržbu lze provést mnohem snadněji a rychleji
• Rychlá montáž zaklapnutím do výřezu
• Výrazně zvýšená hustota kabelu při použití dvojitých nebo čtyřnásobných průchodek

Parametry QVT CLICK 16 dělená kabelová průchodka nacvakávací, šedá, 1x QT malá vložka (45726) - BEZ VLOŽKY, objednává se samostatně

pro počet vložek velkých	1
velikost závittu	M 16x1,5
barva	šedá
krytí IP..	IP54
délka závitu	13 mm
