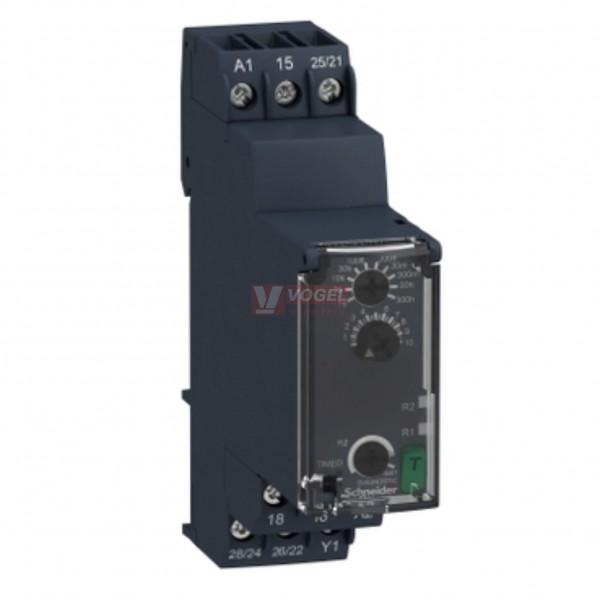

RE22R2CMR modulární časové relé zpoždený rozběh 24-240V AC/24V DC, 2P přep./8A/250V, 0,05s-300h, š=22,5mm, na DIN lištu (Multifinkce C, Ct)

Detailní popis RE22R2CMR modulární časové relé zpoždený rozběh 24-240V AC/24V DC, 2P přep./8A/250V, 0,05s-300h, š=22,5mm, na DIN lištu (Multifinkce C, Ct)

Multifunkční relé :

Popis funkcí :
A: Zpožděné sepnutí
Ac: Symetrické zpožděné sepnutí a rozepnutí po náběžné a sestupné hraně řídicího signálu
Act: Symetrické zpožděné sepnutí a rozepnutí po náběžné a sestupné hraně řídicího signálu (5)
Ad: Zpožděné sepnutí po náběžné hraně řídicího signálu
Ah: Jednocyklový časovač (pauza-pulz) po náběžné hraně řídicího signálu
Ak: Asymetrické zpožděné sepnutí a rozepnutí po náběžné a sestupné hraně řídicího signálu
Akt: Asymetrické zpožděné sepnutí a rozepnutí po náběžné a sestupné hraně řídicího signálu (5)
At: Zpožděné sepnutí po sestupné hraně řídicího signálu (5)
Aw: Zpožděné sepnutí po připojení napájení nebo po sestupné hraně řídicího signálu
A1: Zpožděné sepnutí po sestupné hraně řídicího signálu (R1 okamžitý, R2 časově zpožděn)
A2: Zpožděné sepnutí po sestupné hraně řídicího signálu (R1/R2 časově zpožděn)

Bw: Impulz po náběžné i sestupné hraně řídicího signálu

C: Zpožděné vypnutí s časováním po sestupné hraně řídicího signálu
Ct: Zpožděné vypnutí s časováním po sestupné hraně řídicího signálu (5)

D: Symetrický cyklovač začínající pauzou
Di: Symetrický cyklovač začínající pulzem
Dit: Symetrický cyklovač začínající pulzem (5)
Diw: Symetrický cyklovač začínající pulzem s nastavitelnou prodlevou / restartem
Dt: Symetrický cyklovač začínající pauzou (5)
Dw: Symetrický cyklovač začínající pauzou s nastavitelnou prodlevou / restartem

H: Zpožděné vypnutí po připojení napájení
He: Zpožděné vypnutí po odpojení napájení
Ht: Zpožděné vypnutí po připojení napájení (5)
Hw: Zpožděné vypnutí po připojení napájení s nastavitelnou prodlevou / restartem
H1: Zpožděné vypnutí po připojení napájení (R1 okamžitý, R2 časově zpožděn)
H2: Zpožděné vypnutí po připojení napájení (R1/R2 časově zpožděn)

K: Zpožděné vypnutí s časováním po vypnutí napájení (bez pomocného napětí)

L: Asymetrický cyklovač začínající pauzou
Li: Asymetrický cyklovač začínající pulzem
Lt: Asymetrický cyklovač začínající pauzou (5)

N: Strážce

O: Zpožděný strážce

P: Zpožděný impulz
Pt: Zpožděný impulz (5)

Qc: Časování hvězda-trojúhelník (1 CO)
Qe: Funkce hvězda-trojúhelník s časováním (1 NC + 1 NO)
Qg: Časování hvězda-trojúhelník (2 CO)
Qgt: Časování hvězda-trojúhelník (2 CO) (5)
Qt: Hvězda-trojúhelník s dvojím zpožděným sepnutím (2 CO)
Qtt: Hvězda-trojúhelník s dvojím zpožděným sepnutím(2 CO) (5)

Tt: Časované impulzní relé (5)

W: Časovaný impulz po sestupné hraně řídicího signálu
Wt: Časovaný impulz po sestupné hraně řídicího signálu (5)
