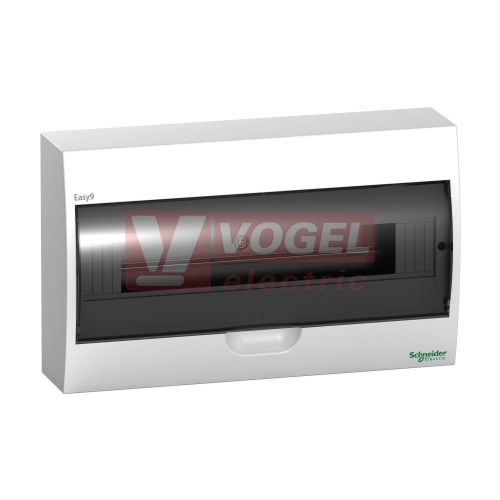

Rozvodnice 18M IP40 1ř EASY9 (EZ9E118S2S) povrchová/kouřové dveře (vč.svorkovnic N a PE), švh 364x221x100mm NAHRAZENO NA ŘADU "EASY9 EU"

Detailní popis Rozvodnice 18M IP40 1ř EASY9 (EZ9E118S2S) povrchová/kouřové dveře (vč.svorkovnic N a PE), švh 364x221x100mm NAHRAZENO NA ŘADU "EASY9 EU"

Skříňky Easy 9 jsou určeny pro instalaci modulárních přístrojů "DIN” v obytných budovách.
Jsou určené pro vnitřní použití a jsou k dispozici v 8, 12, 18, 24 a 36 modulech velikosti 18 mm.
Ergonomický design a snadná instalace.
Skříňka má plné nebo průhledné dveře s otevíráním o 180° a možností změny směru otevírání.
Předpřipravené otvory pro kabely na čtyřech stranách. 1 až 3 lišty DIN, šasi umožňuje provést kabeláž mimo skříňku.
Dodávka obsahuje zemnicí a nulovou svorkovnici.


Skříňka pro zapuštěnou montáž se skládá ze:
Symetrické vany:
- odolné, s hloubkou přizpůsobenou pro tenké stěny,
- s otvory pro kabelové průchodky na 4 stranách.
Čelního panelu:
- s plnými nebo průhlednými dveřmi.
Skříňku pro zapuštěnou montáž nelze instalovat do sádrokartonových příček.

Skříňka pro povrchovou montáž se skládá ze:
Zadní části s:
- vystředěnou drážkou pro jednodušší instalaci,
- montážními otvory s možností vertikálního nastavení,
- částí pro vedení kabelů,
- vylamovací otvory,
- velký prostor pro vrtání (vykružovací pila, vrtáky).
Čelního panelu:
- s plnými nebo průhlednými dveřmi.

Technické údaje:

Hlavní charakteristiky
Shoda s normami: IEC 60670-1-24
Jmenovitý proud (In) :
- Skříňky s 8, 12, 18 a 24 moduly : 63 A
- Skříňky s 36 moduly: 80 A
Jmenovité pracovní napětí (Ue): 400 V
Jmenovité izolační napětí (Ui): 500 V
Izolace: Třída 2

Další charakteristiky
Stupeň krytí: Dle IEC 60529 IP40 se zavřenými dveřmi, IP30 po otevření dveří
Dle IEC 62262: Mechanická odolnost IK07
Stupeň znečištění: 2
Provozní teplota: -5 až +60 °C
Skladovací teplota: -15 až +70 °C
Barva: Bílá RAL9003
Materiály Dle IEC 60695-2-10: Samozhášecí technoplast, odolný proti ohni a teplu 650 °C / 30 min

Parametry Rozvodnice 18M IP40 1ř EASY9 (EZ9E118S2S) povrchová/kouřové dveře (vč.svorkovnic N a PE), švh 364x221x100mm NAHRAZENO NA ŘADU "EASY9 EU"

typová řada	Easy9
typová řada	Easy9
materiál	celoplastová
počet modulů	18 M
způsob montáže	povrchová
modulů v řadě	18 M
počet modulů	18 M
materiál	celoplastová
modulů v řadě	18 M
provedení dveří	průhledné plastové
provedení dveří	průhledné plastové
krytí IP..	IP40
šířka	364 mm
šířka	364 mm
výška	221 mm
výška	221 mm
hloubka	100 mm
hloubka	100 mm
barva	RAL9003 bílá
barva	RAL9003 bílá
krytí IP..	IP40
