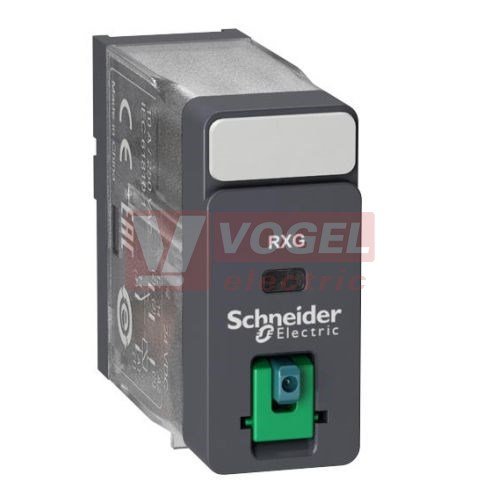

RXG21FD interface relé do patice, 2xCO přepínací kontakty, 5 A/110 V DC, testovací tlačítko

Detailní popis RXG21FD interface relé do patice, 2xCO přepínací kontakty, 5 A/110 V DC, testovací tlačítko

Zelio Relay RXG umožňuje ověření funkce spínání kontaktů, resp. funkčnosti celého ovládacího obvodu přístroje bez použití nářadí – pouhým stiskem unikátního testovacího tlačítka.

Tato řada nabízí jak 10A relé s jedním přepínacím kontaktem, tak 5A relé se dvěma přepínacími kontakty, a to v širokém rozsahu napájecího napětí cívky – od 6 do 100 V DC a od 24 do 230 V AC. Relé lze dále doplnit ochrannými moduly, které sníží napěťovou špičku při vypínání (např. diodou, RC odrušovacím členem nebo varistorem s LED).

Nové interface relé Zelio Relay RXG – s šířkou patice pouhých 16 mm – vyniká také mechanickou životností 10 milionů operačních cyklů a rozsahem pracovní teploty od -40 do +70 °C. Zelio Relay RXG plně splňuje požadavky mezinárodní normy IEC 61810-1.

Popis relé
• Tlačítko pro testování kontaktů (zelená: DC, červená: AC).
• Mechanický indikátor stavu relé.
• Odnímatelná páčka pro testování kontaktů resp. údržbu.
• LED (dle typu) indikující stav relé.
• Snímatelný popisovací štítek.
• Pět nebo osm plochých pinů (Faston).
• Standardní kryt relé s možností umístění testovacího tlačítka, mechanického indikátoru stavu relé a/nebo LED.
• Průhledný kryt relé.

Parametry RXG21FD interface relé do patice, 2xCO přepínací kontakty, 5 A/110 V DC, testovací tlačítko

typ relé	průmyslová
konfigurace kontaktů	2 CO přepínací
trvalý proud kontaktů	5 A
napětí cívky DC	110 V
způsob montáže	do patice
LED indikace	neobsahuje
testovací tlačítko	obsahuje
ochranná dioda	neobsahuje
materiál kontaktů	AgSnO
