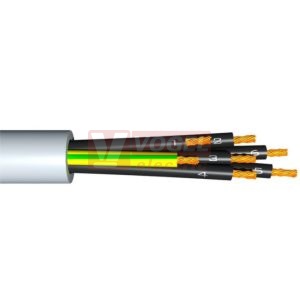

YY-JZ 21x 0,50 kabel flexibilní PVC šedý, číslované žíly se ZŽ

Detailní popis YY-JZ 21x 0,50 kabel flexibilní PVC šedý, číslované žíly se ZŽ

Tyto kabely se používají při středně těžkém mechanickém namáhání s volným pohybem, avšak bez zvýšených požadavků na tah, v suchých, vlhkých a mokrých prostředích, ale nevhodné pro venkovní použití. Tyto kabely jsou vhodné pro použití v měřící a ovládací technice, přepravních oblastech, výrobních linkách, klimatizační technice a těžkém průmyslu. Vodiče jsou číslované tak, aby i při odstranění části pláště bylo možné rozlišit jednotlivé žíly. Číselné označení je podtrženo, z důvodu možné záměny. Ochranná zemnící žíla je uložena ve vnější vrstvě. Speciální složení PVC zaručuje jak dobrou flexibilitu, tak i úspornou a rychlou instalaci.

KONSTRUKCE :
- Laněné měděné jádro dle normy DIN VDE 0295, IEC 60228 tř.5
- Izolace jádra ze speciální směsi PVC
- Černé žíly s opakujícím se bílým číslováním dle normy DIN VDE 0293
- Na vyžádání také jiné barvy izolace žil
- Žíly stočeny v polohách s optimální délkou zkrutu
- Zeleno-žlutá zemnící žíla ve vnější poloze od 3 žil výše
- Plášť ze speciální směsi PVC barvy šedé, zvýšená odolnost proti olejům
- Samozhášecí a odolné šíření plamene PVC, zk. B dle VDE 0472 část 804 a IEC 60332-1

TECHNICKÁ DATA :
- Ovládací PVC kabely, požadavky přizpůsobeny DIN VDE 0245, 0281, 0293
- Provozní teplota pohyblivé uložení od -5°C do +70°C; pevné uložení od -40°C do +80°C
- Jmenovité napětí Uo/U 300/500 V
- Střídavé zkušební napětí 3000 V
- Jiskrová zkouška 6000 V
- Izolační odpor min. 20 M? x km
- Minimální poloměr ohybu inf. 7,5 x průměr kabelu
- Radiační odolnost až do 80 x 106 cJ/kg (až do 80 Mrad)

Parametry YY-JZ 21x 0,50 kabel flexibilní PVC šedý, číslované žíly se ZŽ

počet žil	21
průřez vodiče	0,5 mm2
materiál izolace	PVC
barva pláště	šedá
barva žil	černé čísl. se ze/žl
provedení stínění	nestíněný
vnější průměr	11,8 mm
jmenovité napětí	300/500V
teplotní odolnost	-40..+80 °C
certifikace	CE
