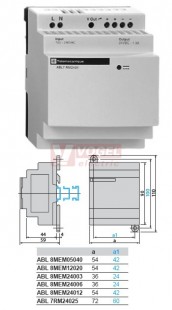

Zdroj spínaný 1f 24VDC 2,5A (ABL7RM24025) 100-240VAC 60W modulární řada Phaseo, šhv 72x59x90mm

Detailní popis Zdroj spínaný 1f 24VDC 2,5A (ABL7RM24025) 100-240VAC 60W modulární řada Phaseo, šhv 72x59x90mm

Spínané napájecí zdroje: modulární řada
Nabídka napájecích zdrojů ABL 8MEM/7RM je navržena pro stejnosměrné napájení řídicích obvodů automatizačních systémů se spotřebou 7 až 60 W a jmenovitým napětím 5, 12 a 24 V c. Nabídka šesti typů, které tato řada nabízí,
naplňuje požadavky vyskytující se v průmyslových, komerčních i domovních aplikacích. Modulární řada spínaných napájecích zdrojů zajišťuje takovou kvalitu výstupních parametrů napájení, jaká vyhovuje napájení zátěží ompatibilních s řadou inteligentních relé Zelio Logic. Pro zajištění bezpečného použití je součástí katalogu i výběrová tabulka s informací o volbě vhodných jisticích prvků, které jsou často používány ve spojení s napájecími zdroji.
Modulární řada napájecích zdrojů Phaseo může být připojena k fázovému napětí (N-L1) nebo ke sdruženému napětí (1) (L1-L2). Přesnost výstupního napětí je 3 % při jakékoliv zátěži a typu distribuční sítě za předpokladu, že rozsah jmenovitého vstupního napětí je v rozmezí 85 až 264 V a. Díky souladu s IEC normami a také díky UL, CSA a TUV certifikaci, mají tyto napájecí zdroje univerzální použití.
Součástí napájecích zdrojů této řady je i ochrana proti přetížení a zkratu, což zajišťuje celkovou ochranu a tudíž není nutné pro ochranu připojených obvodů použít jisticí prvky, pokud jejich použití není výslovně požadováno.
Modulární řada napájecích zdrojů Phaseo produkuje díky nízkému výkonu velmi malé harmonické proudy a tudíž se na ni nevztahují požadavky normy EN 61000-3-2 definující meze harmonického znečištění.
Celá nabídka modulární řady napájecích zdrojů Phaseo má ochranné prvky pro zajištění optimálního výkonu automatizačních systémů s režimem automatického resetu po eliminování poruch.
Všechny produkty jsou vybaveny potenciometrem pro úpravu výstupního napětí, aby bylo možné kompenzovat úbytky napětí vlivem dlouhých kabelů.
Tato řada napájecích zdrojů je rovněž vybavena kabelovým vedením uvnitř jednotky, aby bylo možné připojit výstupy shora či zespodu, dle požadavků instalace.
Modulární řada napájecích zdrojů je navržena pro přímou montáž na 35mm DIN lištu nebo pro montáž na montážní panel při použití výsuvných úchytek.

Charakteristiky výstupu
Reakce při výskytu zkratu a přetížení
Napájecí zdroje Phaseo jsou vybaveny elektronickou ochranou.
Při výskytu přetížení nebo zkratu přeruší integrovaná elektronická ochrana dodávku napětí před tím, než výstupní napětí klesne pod 19 V. Výstupní napětí se vrátí na svou jmenovitou hodnotu po odstranění poruchy, což vylučuje nutnost jakéhokoliv dalšího zásahu obsluhy.

Snížení zatížitelnosti
Okolní teplota je významným faktorem, který omezuje výkon trvale dodávaný elektronickým napájecím zdrojem. Vysoká teplota v okolí elektronických komponent výrazně snižuje jejich životnost.
Jmenovitá okolní teplota pro modulární řadu napájecích zdrojů Phaseo je 55 °C.
Nad touto teplotou je nutné snížit zatížení zdroje a to až do maximální teploty 70 °C (kromě typu ABL 7RM24025).
Níže uvedený graf ukazuje závislost nepřetržitě dodávaného výkonu napájecím zdrojem (jako procento jmenovitého výkonu) na okolní teplotě.

Krátkodobé přetížení
Napájecí zdroje ABL 8MEMxxxx, v závislosti na typu, mohou být použity k napájení aplikací, které vyžadují 125 % až 140 % jmenovité hodnoty výstupního proudu zdroje, maximálně však pouze po dobu 1 minuty.

Parametry Zdroj spínaný 1f 24VDC 2,5A (ABL7RM24025) 100-240VAC 60W modulární řada Phaseo, šhv 72x59x90mm

Napájení	1 fázové
Vstupní napětí	240 V
Výstupní napětí DC	24 V
Trvalý výstupní proud	2,5 A
Jmenovitý výkon	60 W
