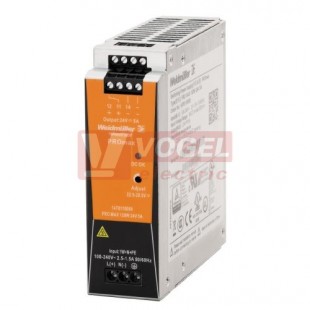

Zdroj spínaný 1f 24VDC 5,0A (PRO MAX 120W) Ujm 100-240AC, švh 40x130x125mm (1478110000)

Detailní popis Zdroj spínaný 1f 24VDC 5,0A (PRO MAX 120W) Ujm 100-240AC, švh 40x130x125mm (1478110000)

Spínané zdroje 24VDC - řada PROmax

Optimálni řešení pro stroje, kde je prostor, efektivita a uživatelská přívětivost hlavní prioritou.

Umožňují paralelní řazení a možnost přesného nastavení výstupního napětí pomocí potenciometru umístěného na předním panelu. PROeco zdroje s extrémně nízkou hloubkou pouhých 100 mm jsou ideální pro použití v prostorově náročných aplikacích, jako jsou například skříňové rozváděče a distribuční boxy. Účinnost zdrojů PROeco je 93 % a je tedy podstatně vyšší než je běžné u konvenčních zdrojů v této třídě. Díky tomu je sníženo ztrátové teplo, které produkují a proto jsou vhodné k použití i v rozváděčích malých rozměrů.

Vysoce výkonné a odolné spínané zdroje PROmax jsou navrženy pro zvláště náročné aplikace. PROmax se spolehlivě vypořádá s trvalým přetížením do 20% nebo krátkodobými špičkovými přetíženími až 300 %, spolehlivě pracuje i v rozvaděčích s vyšší vnitřní teplotou.

- 1f a 2/3f spínané zdroje
- 5V, 12V, 24V a 48V výstupní napětí ( možnost paralelního nebo sériového zapojení )
- možnost nastavení výstupního napětí pomocí potenciometru
- trvale zatížitelný na 120% jmenovitého proudu (pod +45C)
- start zdroje už od -40 C
- PELV a SELV
- mezinárodní certifikace


PROmax nabízí různá řešení pro náročnou automatizaci.

Vysoce výkonné a odolné spínané zdroje napájení PROmax jsou navrženy pro zvláště náročné požadavky. PROmax se spolehlivě vypořádá s trvalým přetížením do 20% nebo krátkodobými špičkovými zátěžemi o 300 % vyskytujícími se s vysokými teplotami v řídícím rozvaděči.

Vysoká schopnost zvýšení a plný výkon jsou také možné v širokém rozsahu teplot. Naše spínané zdroje napájení lze použít po celém světě a díky úzké konstrukci jsou také vhodné do stísněných prostorů.

Spolu s našimi nepřerušitelnými DC USP, diodovými moduly a moduly CAP můžete vytvořit řešení pro zdroje napájení na míru vašim požadavkům.

PARAMETRY:

Teploty:
Vlhkost při provozní teplotě 5...95 %, bez kondenzace
Provozní teplota -25 °C...70 °C
Skladovací teplota -40 °C...85 °C

Vstup:
Doporučená záložní pojistka 6 A, char. B, jistič, 6 A, char. C jistič
Frekvenční rozsah A C 45…65 Hz
Jmenovité vstupní napětí 100...240 V AC (široký rozsah vstupů)
Pojistka vstupu (interní) Ano
Připojovací systém [vstup] Šroubové připojení
Rozsah vstupního napětí AC 85…277 V AC
Rozsah vstupního napětí DC 80...370 V DC
Spotřeba proudu AC 1A @ 230 VAC / 2,5A @ 115 VAC
Spotřeba proudu DC 1,5A @ 370 VDC / 2,5A @ 120 VDC
Špičkový proud max. 15 A

Výstup:
Impulzní proudová zatížitelnost při URated 15 A (2ms)
Jmenovité výstupní napětí 24 V DC ± 1 %
Jmenovité zvýšení výkonu při URated 6 A (1 min), 7,5 A (4 s)
Jmenovitý stejnosměrný výstupní proud při URated 6,0 A při 45 °C, 3,75 A @ 70 °C
Jmenovitý výstupní proud při Ujmen. 5 A při 60 °C
Možnost paralelního připojení ano, max. 5
Připojovací systém [výstup] Šroubové připojení
Výstupní napětí 24 V
Výstupní napětí 22.5...29.5 V (adjustable via potentiometer)
Výstupní výkon 120 W
Zbytkové zvlnění, přerušující špičky < 50 mVss @ UNenn, Full Load

Parametry Zdroj spínaný 1f 24VDC 5,0A (PRO MAX 120W) Ujm 100-240AC, švh 40x130x125mm (1478110000)

Napájení fáze	1 fázové
Vstupní napětí	240 V
Výstupní napětí DC	24 V
Trvalý výstupní proud	5 A
Jmenovitý výkon	120 W
